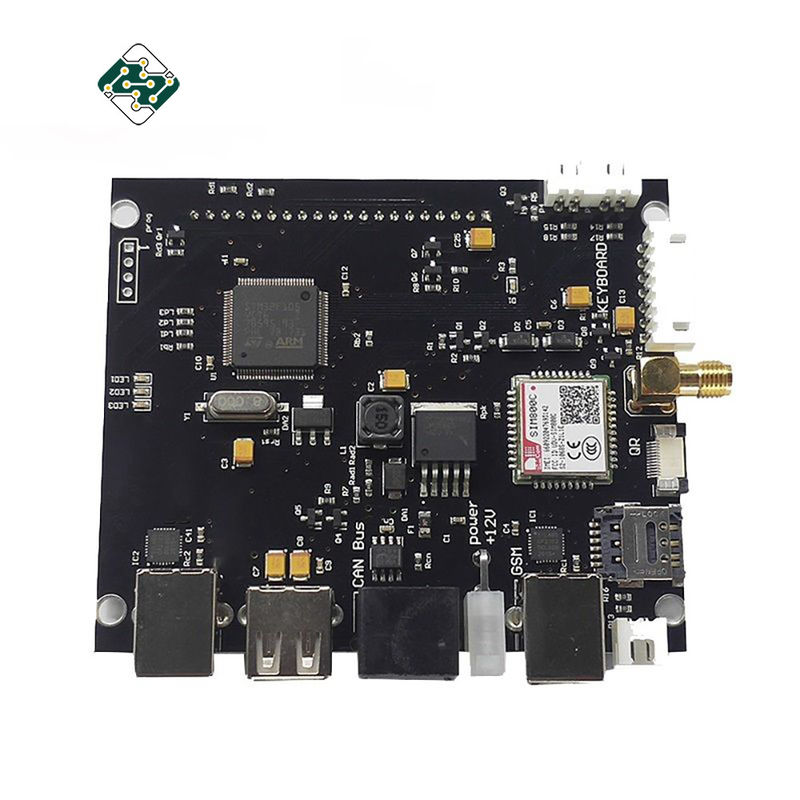

Vielseitiges stabiles multi Schicht PWB, elektronische Baugruppe 1200x500mm PWBs

Produkt-Details

Herkunftsort: China

Markenname: OEM

Zertifizierung: ISO/RoHS/TS16949

Modellnummer: HKCC2211YH110

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 5pcs

Preis: USD10-USD100

Verpackung Informationen: Innere Verpackung: Luftblasenbeutel Äußere Verpackung: Standardkartonkasten

Lieferzeit: 20 Werktage

Zahlungsbedingungen: T/T

Versorgungsmaterial-Fähigkeit: 5000 STÜCKE/WOCHE

Erhalten Sie besten Preis
Hervorheben:

Vielseitiges multi Schicht PWB

,

Stabiles multi Schicht PWB

,

elektronische Baugruppe 500mm PWBs

BGA-Ballneigung:
1.00mm (Minimum)
Häufigkeit der Schablonenreinigung:
1 Mal / 5 bis 10 Stück
Ausschnitt:
Schere, V-Ergebnis, Vorsprung-verlegte
Oberflächenende:
HASL, ENIG, OSP, etc.
Versteifungs-und Entwurfs-Toleranz:
±0,1 mm
Maximale PWB-Größe:
1200x500mm
V-geschnittener Winkel:
25°, 30°, 45°, 60°
Äußere Verpackung:
Standardkartonverpackung
BGA-Ballneigung:
1.00mm (Minimum)
Häufigkeit der Schablonenreinigung:
1 Mal / 5 bis 10 Stück
Ausschnitt:
Schere, V-Ergebnis, Vorsprung-verlegte
Oberflächenende:
HASL, ENIG, OSP, etc.
Versteifungs-und Entwurfs-Toleranz:
±0,1 mm
Maximale PWB-Größe:
1200x500mm
V-geschnittener Winkel:
25°, 30°, 45°, 60°
Äußere Verpackung:
Standardkartonverpackung
Vielseitiges stabiles multi Schicht PWB, elektronische Baugruppe 1200x500mm PWBs
Produkt-Beschreibung

Intelligentes elektronisches Produkt mehrschichtige High-Teche elektronische Feld-Leiterplatten PWBs



Dateien und Anforderung für PWB, PCBA-Zitat:

  • Ein BOM (Stückliste) mit Bezugsdesignators: Teilbeschreibung, Herstellername und Teilnummer.
  • Dateien PWBs Gerber.
  • PWB-Fertigungsunterlagen und PCBA-Anlagenübersicht.
  • Testverfahren.
  • Irgendwelche mechanischen Beschränkungen wie Versammlungshöhenanforderungen
  • PWB-Brettfertigung und PCBA-Service:
    • O PWB-Brett machte, die Leiterplatteteile, die von uns gekauft wurden
    • Prüfungs-Leiterplatte O elektronische oder PCBA
    • schnelle Lieferung O, antistatisches Paket
    • O RoHS Richtungweisend-konform, bleifrei
    • Service O eins Endvon PWB-Entwurf, VON PWB-Plan, VON PWB-Fertigung, von den kaufenden Bestandteilen, VON PWB-Baugruppe, vom Test, von der Verpackung und VON PWB-Lieferung
    • Herstellungsservice O Eleectronic
  • Ausführliche Ausdrücke für PWB-Versammlung:
    • technische Anforderung O:
      • Lötende Technologie der §berufsoberflächemontage und -lochs
      • Verschiedene Größen des § wie 1206, 0805, 0603 Komponenten SMT-Technologie
      • § IuK (im Stromkreis-Test), Technologie FCT (Funktionsstromkreis-Test)
      • § PWB-Versammlung mit UL, CER, FCC, RoHS-Zustimmung
      • § Stickstoffgas-Aufschmelzlötentechnologie für SMT
      • Hoher Standard SMT des § und LötmittelFließband
      • Brett-Bestückungstechnikkapazität des § verbundene mit hoher Dichte
    • O-Zitatanforderung:
      • § Gerber-Datei und Bom-Liste
      • § klären pics vom pcba oder von pcba Probe für uns
      • § Prüfmethode für PCBA
    • O PWB-Spezifikation:
      • § Schicht: 1 bis 12 Schichten
      • § Material: FR-4, CEM-1, CEM-3, Höhe TG, Halogen FR4 frei, FR-1, FR-2, Aluminiumetc.
      • § Maximum beendete Stärke: 0,2 bis 4.0mm (0,02 | 0,25)
      • § Maximum beendete Brettseite: 500 x 500mm (20 x 20")
      • § Min.-Bohrungsgröße: 0.25mm (10mil)
      • Min. Linienbreite des §: 0.10mm (4mil)
      • Min. Zeilenabstand des §: 0.10mm (4mil)
      • § tauchen Ende/Behandlung auf: HALS/HALS bleifrei, chemisches Zinn, chemisches Gold, Immersionsgold, Gold überziehend
      • § Kupferstärke: 0,5 bis 3,0 Unze
      • § löten Maskenfarbe: grün/schwarz/weiß/rot/Blau
      • Innere Verpackung des §: Plastiktasche
      • Äußere Verpackung des §: Standardkartonverpackung
      • § Lochtoleranz: PTH: ±0.076, NTPH: ±0.05
      • § Zertifikat: UL, ISO 9001, ISO 14001, RoHS, UL
      • §, welches das Lochen profiliert: Verlegung, V-geschnitten, schrägend ab
      • §, das Soem-Dienstleistung allerlei Leiterplatteversammlung erbringt
 BGA-Ballneigung  1.00mm (Minimum)
 Frequenz der Schablonenreinigung  1 time/5 bis 10 Stücke
 Ausschnitt  Schere, V-Ergebnis, Vorsprung-verlegte
 Oberflächenende  HASL, ENIG, OSP, etc.
 Versteifungs-und Entwurfs-Toleranz  ±0.1mm
 Maximale PWB-Größe  1200x 500mm
 V-geschnittener Winkel  25°, 30°, 45°, 60°
 Äußere Verpackung  Standardkartonverpackung
 Entwurfs-Toleranz  ±0.05mm L≤25mm
 Min Trace /Gap  0.1mm oder 4mils
